發布日期：2020年05月19日 瀏覽次數：
PCB線路板上的貴重金屬!一些廠商在宣傳自己的產品時，會特別提到自己的產品采用了鍍金、鍍銀等特殊工藝。那么這種工藝究竟有什么用處呢?
PCB線路板表面需要焊接元件，就要求有一部分銅層暴露在外用于焊接。這些暴露在外的銅層被稱為焊盤，焊盤一般都是長方形或者圓形，面積很小。我們知道PCB中使用的銅極易被氧化，因此刷上了阻焊漆后，唯一暴露在空氣中的就是焊盤上的銅了。
如果焊盤上的銅被氧化了，不僅難以焊接，而且電阻率大增，嚴重影響最終產品性能。所以，工程師們才想出了各種各樣的辦法來保護焊盤。比如鍍上惰性金屬金，或在表面通過化學工藝覆蓋一層銀，或用一種特殊的化學薄膜覆蓋銅層，阻止焊盤和空氣的接觸。

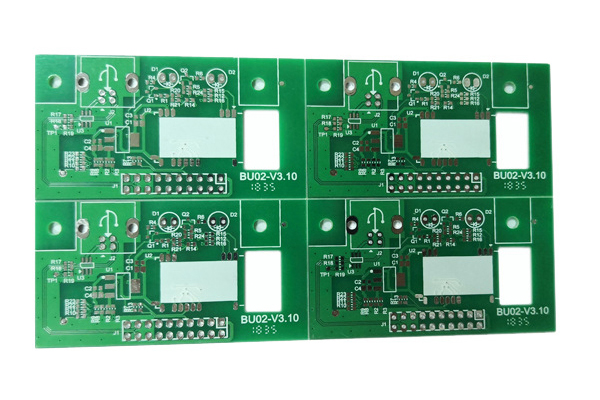

PCB上暴露出來的焊盤，銅層直接裸露在外。這部分需要保護，阻止它被氧化
從這個角度來說，無論是金還是銀，工藝本身的目的都是阻止被氧化、保護焊盤，使其在接下來的焊接工藝中確保良品率。
不過采用不同的金屬，會對生產工廠使用的PCB線路板的存放時間和存放條件提出要求。因此PCB線路板廠一般會在PCB線路板生產完成，交付客戶使用前，利用真空塑封機器包裝PCB線路板，最大限度地確保PCB線路板不發生氧化損害。
而在最后元件上機焊接之前，板卡生產廠商還要檢測一次PCB線路板的氧化程度，剔除氧化PCB線路板，保證良品率。最終消費者拿到的板卡，是已經過了各種檢測，即使長時間使用后的氧化也幾乎只會發生在插拔連接部位，且對焊盤和已經焊接好的元件，沒有什么影響。
由于銀和金的電阻更低，那么在采用了銀和金等特殊金屬后，會不會減少PCB線路板用時的發熱量呢?
我們知道，影響發熱量的最大因素是電阻。電阻又和導體本身材質、導體的橫截面積、長度相關。焊盤表面金屬材質厚度甚至遠低于0.01毫米，如果采用OST(有機保護膜)方式處理的焊盤，根本不會有多余厚度產生。如此微小的厚度所表現出來的電阻幾乎等于0，甚至無法計算，當然不會影響到發熱量了。
