PCB板郵票孔工藝及其設計

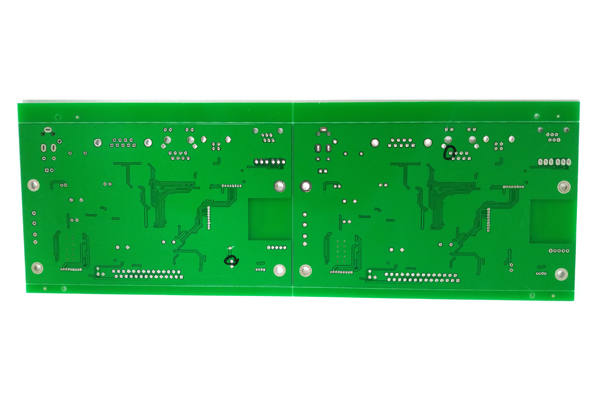

　　我們來了解郵票孔，什么是郵票孔?主板拼版里面，小板和小板之間需要筋連接，為了便于切割，筋上面會開一些小孔，類似于郵票邊緣的那種孔，這就叫郵票孔。形似郵票中分割的圓孔設計,其優點為強度較V-Cut好,又不像Tap需要Router設備裁切,可直接折斷,但缺點是折斷面不易控制精準,若距離線路過近,容易出現線路損傷,反而造成報廢。

　　一般來說，PCB拼板可采用郵票孔技術或雙面對刻V形槽的分割技術，在采用郵票孔時，應注意搭邊應均勻分布在每塊拼板的四周，以避免焊接時由于PCB板受力不均勻而導致變形。郵票孔的位置應靠近PCB板內側,防止拼板分離后郵票孔處殘留的毛刺影響客戶的整機裝配。采用雙面V形槽時，V形槽的深度應控制在1/3左右(兩邊槽之和)，要求刻槽尺寸精確，深度均勻。

　　PCB板郵票孔的設計要求如下圖，寬度2mm(固定)，長度3mm(可調整)一般情況下，鍍銅位置靠近郵票孔的距離要求為：0.5mm
